防靜電車間無塵裝修對于現代工業，尤其是電子工業領域的工廠廠房實驗室建設起著重要作用。據報道，日本曾統計，不合格的電子器件中有45％是靜電放電危害造成。在電子工業領域，全球每年因靜電造成的損失高達百億。防靜電車間無塵級別是多少？防靜電無塵車間裝修設計標準，CEIDI西遞上海潔凈無塵室裝修建設公司為您詳解。 CEIDI凈化裝修公司相關文章推薦： 1.恒溫恒濕無塵車間裝修設計:應用行業及空調...
防靜電車間無塵裝修對于現代工業，尤其是電子工業領域的工廠廠房實驗室建設起著重要作用。據報道，日本曾統計，不合格的電子器件中有45％是靜電放電危害造成。在電子工業領域，全球每年因靜電造成的損失高達百億。防靜電車間無塵級別是多少？防靜電無塵車間裝修設計標準，CEIDI西遞上海潔凈無塵室裝修建設公司為您詳解。
CEIDI凈化裝修公司相關文章推薦：
CEIDI凈化裝修公司潔凈設計施工案例：
一、靜電對產品的損傷
（一）靜電損傷的兩種失效形式
1)硬損傷：又稱“突發性完全失效”“一次性損壞”約占10%。表現為器件電參數突然劣化，失去原有功能。主要原因是靜電放電造成過壓使得介質被擊穿，或過流使得內部電路金屬導線熔斷、硅片局部融化等。硬損傷可通過常規的性能測試手段及時發現，相對軟失效而言危害要小得多。
2)軟損傷：又稱“潛在性緩慢失效”“多次損傷累積后失效”約占90%。受到軟損傷的器件，雖然當時各類電參數仍合格，然而其使用壽命卻大大縮短了。含有這些器件的產品或系統，可靠性變差，可能會在后續過程中繼續遭受ESD軟損傷或其它過應力損傷積累而過早地失效。由于軟損傷是潛在的，運用目前的技術還很難證明或檢測出來，特別是器件被裝入整機產品之后，因此具有更大的危害性。
（二）靜電對電子元器件的危害
靜電的基本物理特征：吸引與排斥的力量；與大地間有電位差；產生放電電流由于這些特征，靜電放電對半導體器件可能產生以下破壞：
1)薄的氧化層被擊穿；
2)泄漏電流密度高，引起導體燒熔；
3)引起過早失效的漏電流增加，擊穿電壓變化對器件的功能性破壞。盡管靜電敏感器件的內部已進行了保護處理，但這僅僅是當電荷傳遞局限于一定尺寸和持續一定的時間內進行才有效。據有關檢測報告證明，靜電放電的損害往往只有1O％ 造成電子元器件當時失效，通常表現為短路、開路以及參數的嚴重變化，超出其額定范圍，器件喪失了其特定的功能；另外的90％會潛伏下來，造成積累效應。一般情況下，一次ESD還不足以引起器件立即失效，但元件內部會存在某種程度的輕微損傷，通常表現為參數有小的偏差或漂移。潛在的失效并不明顯，因而極易被人們忽視。若這種元器件繼續工作，隨著ESD次數的增加，積累效應就會越來越明顯，其損傷程度會加劇，最后導致失效。
隨著大規模MOS電路及貼裝器件(SMD)的應用和元器件工藝技術的發展，導致對靜電放電(ESD)的能量敏感性增加，極易引起薄的絕緣層損壞而失效。各類半導體器件的靜電破壞電壓，如下表：

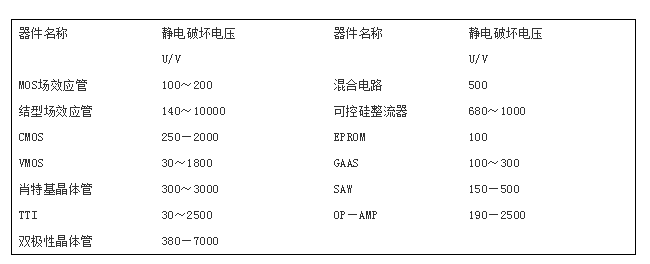

半導體器件的靜電破壞電壓
從上表中可以了解到集成電路對靜電的敏感性，各種芯片不同之處就在于所能承受的靜電壓值不同。實際工作條件中，20 V的靜電電壓直接接觸器件就足以毀壞或降低其性能。
二、常見的靜電消除手段
根據靜電產生的原理和途徑不同，電子生產場所通常采用以下方法來進行靜電的控制：
1、接地
2、靜電屏蔽
3、靜電中和
4、增加濕度
5、降低材料表面電導率
三、防靜電無塵車間裝修裝修設計標準及防護對策
1. ESD控制的基本原則
1) 做好ESD防護設計：器件選型、合理布線、設計保護電路等。
2) 消除和減少靜電的產生：減少或消除靜電產生的過程、維持過程和材料處于等電勢等。

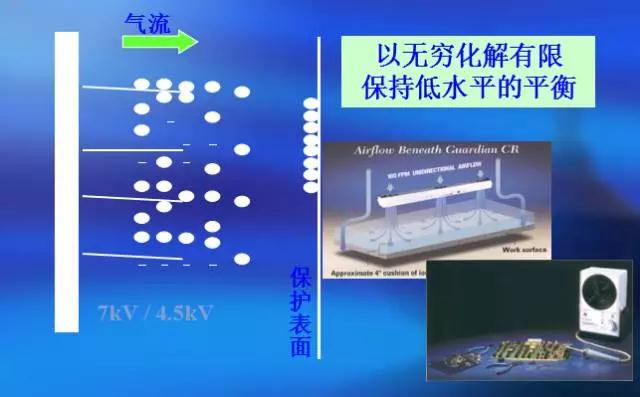

3) 使靜電荷瀉放與中和：使用靜電導體、接地、電離器來瀉放與中和靜電，如下圖
4) 保護產品免遭ESD傷害：使用防靜電材料包裝和儲運。如下圖
2. 防靜電區設計原則
1) 抑制靜電荷的積累和靜電壓的產生。如設備、儀器、工裝不使用塑料、有機玻璃、普通塑料袋。
2) 安全、迅速、有效地消除已產生的靜電荷，使用有繩防靜電腕帶、防靜電椅、防靜電周轉車、防靜電周轉箱。
3) 保證靜電壓小于100V。
3. 防靜電系統要素
1) 地面：防靜電地面（防靜電水磨石，防靜電地板）體電阻105～109Ω，敷設地線網。
2) 接地：
a 防靜電工作區必須有安全的防靜電接地裝置，地電阻小于4Ω。防靜電地線不得與電源零線相接，不得與防雷地線共用，使用三相五線制供電時，其地線可以作防靜電地線。
b工作臺面、地墊等
